IT-POP 工場管理システム

IT-POPは、製造現場の情報をリアルタイムに収集・可視化する生産時点情報管理システム（POP：Point of Production）です。

現場で発生する生産管理、進捗管理、稼動管理、品質管理などの情報を取得し、データベース化・分析することで工場の生産性向上と管理の最適化を実現します。

システムの特徴

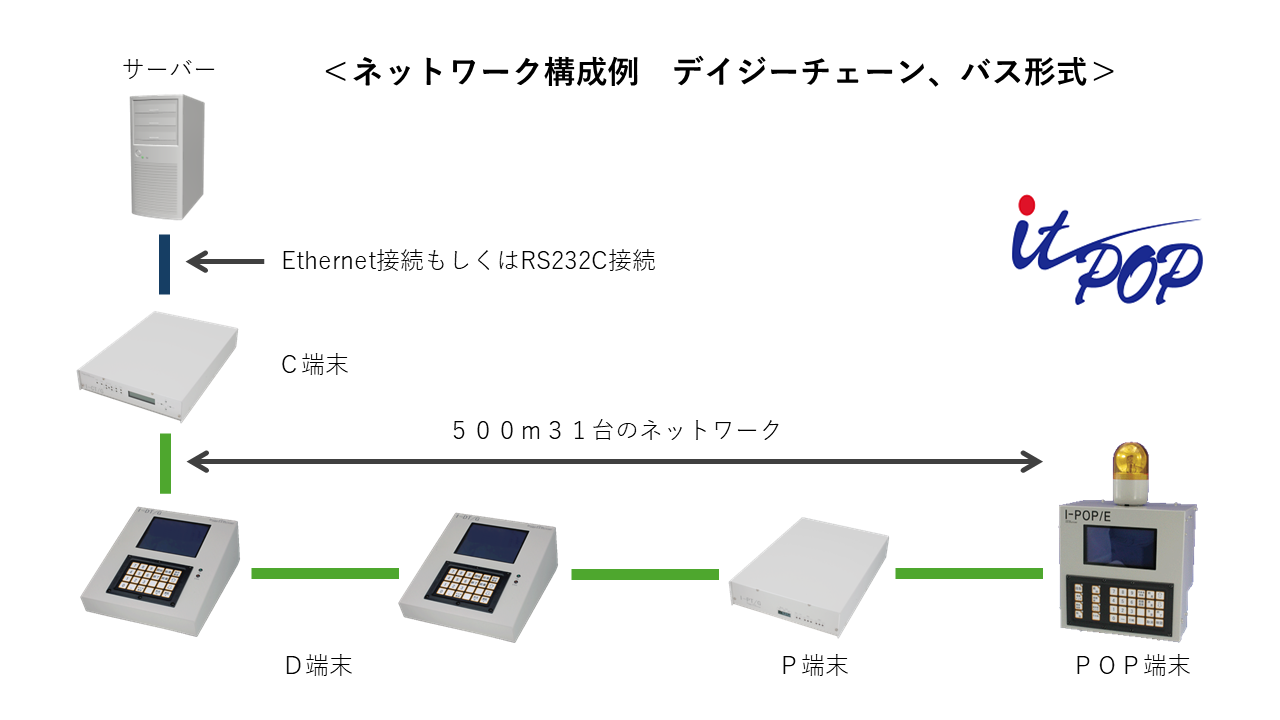

IT-POPシステムは、C端末を中心に、IT端末ネットワークに接続された各種機能端末と、小型機器向けネットワーク「MMXバス」を組み合わせることで、工場内のさまざまなデータ収集と情報共有を実現します。

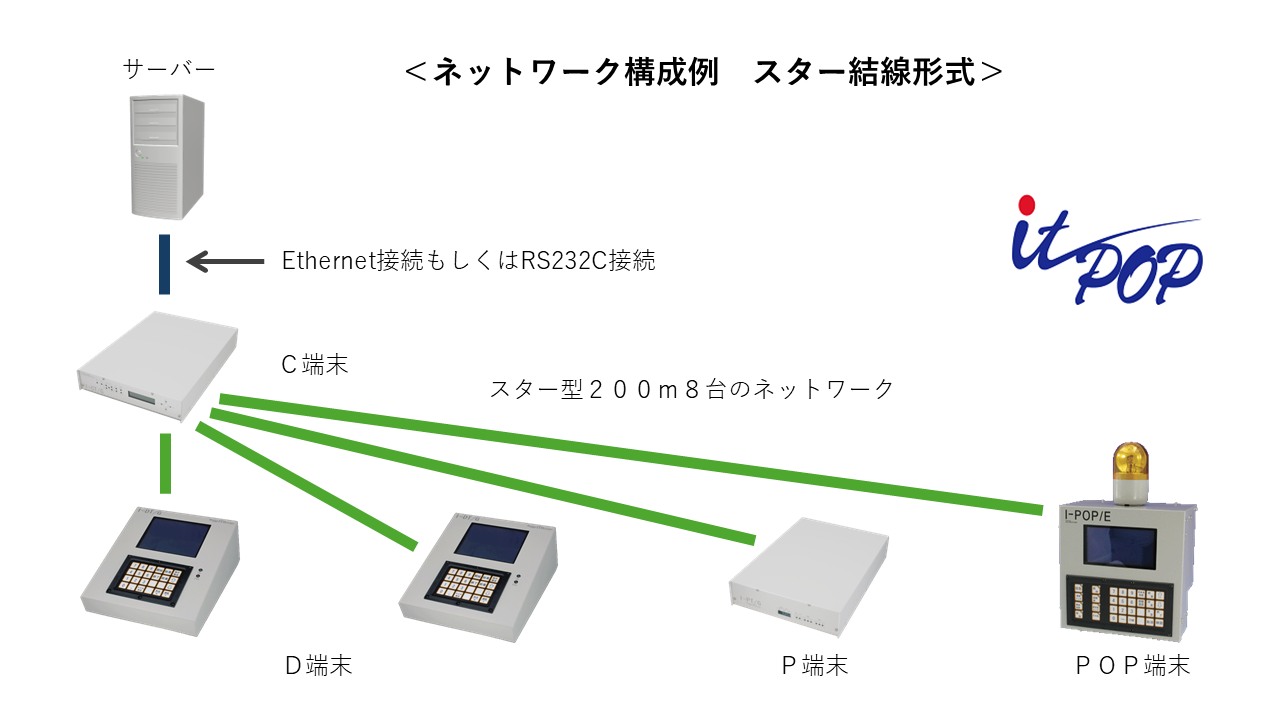

IT端末ネットワークは、総延長距離500m（スター型の場合は200m）、端末台数32台（スター型の場合は16台）に対応したネットワークです。
通信方式は、RS485準拠の同時2回線通信方式を採用しています。
MMXバスは、総延長距離100m、最大32台の端末接続に対応し、通信と同時に電源供給も行います。
電源供給を個別に行う必要がないため、設置や移設を容易に行えます。
いずれのネットワークも、Ethernet（100Base/TX、10Base/T）で使用されるカテゴリー5ケーブルおよびRJ45コネクタに対応しています。
また、バス型・スター型の両配線方式に対応した機材を用意しています。
※ 現場配線には、シールド付きSTPケーブルを推奨しています。

導入メリット

現場状況の見える化
生産効率の改善
データに基づく経営判断
作業ミス・ロス削減

ソリューション提供体制

システムソリューション・エンジニアリング・アフターケア
株式会社和功テクニカ（東京）
https://www.wako-t.net/

IT-POP機器開発・製造
有限会社アイ・ティ・ファクトリー（福岡）

IT端末ネットワーク機器

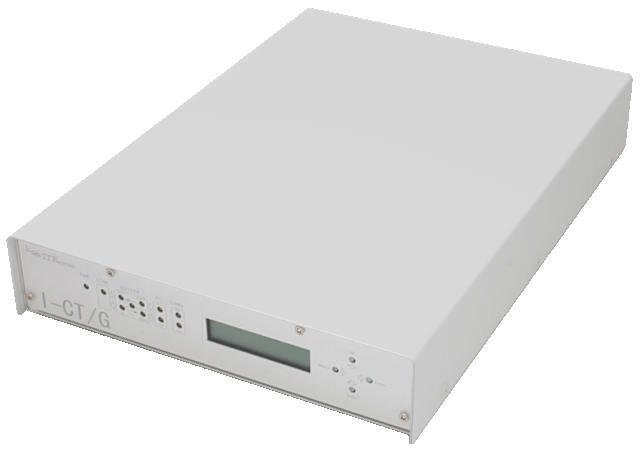

C端末 I-CTG
IT端末のネットワークマスターコントローラー

【CPU、メモリ】
　・32ビットCPU
　・データメモリ：16MB（停電バックアップ機能付き）
　・ソフトウェア：4MB（FlashROM格納）
　・リアルタイムクロック（停電バックアップ機能付き）
【インターフェイス】
　①上位通信仕様
　・Ethernet 100Base-TX TCP/IP専用プロトコル同時2ポート可能
　・RS-232C準拠 D-sub9Pinメス速度：最大115.2Kbps
　②IT端末ネットワーク
　・通信レベル：RS485（コネクタ：RJ45）
　・通信速度：50Kbps
　・通信方式：半２重２回線同時通信方式
　・接続台数：最大32台総延長距離：最大500m

③仮想メモリ機能（オプション）
　・C端末の通信制御機能にアプリケーション端末機能を追加します
　・通信用と独立に、8MBのバックアップRAM装備
④増設RS232Cインターフェース（オプション）
　・仮想メモリ機能（オプション）から制御可能なRS232C
　・通信速度：115.2Kbps（MAX）
　・DSUB9ピン、DTE仕様
⑤MMX-H回線インターフェース（オプション）
⑥MMX-Hスター結線用（オプション）

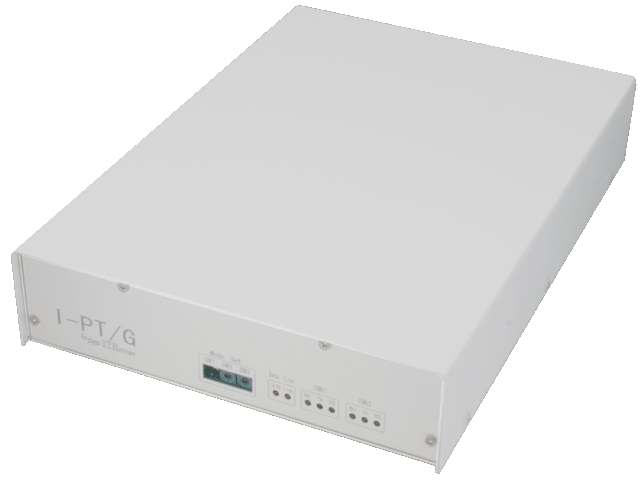

Ｐ端末 I-PT/G
データ収集端末

　現場作業実績をライン、設備から自動収集
　追加インターフェイスオプションが接続可能
　【標準インターフェイス】
　　・RS-232C×2ポート
　　・外部入力（8点）
　　・オープンコレクタ出力（8点）

【オプション】
　・外部入出力ボード（入力8点出力8点）
　・BCD入力ボード（BCD4桁入力）
　・BCD出力ボード（BCD4桁出力）

ＰＯＰ端末 I-POP/G
データ収集、入力端末

　現場作業実績をライン、設備から自動収集。
　バーコードリーダー、追加インターフェイスオプションが接続可能。
　【表示】
　　・液晶表示ドット数320×240 LEDバックライト付き
　　・漢字ROM：JIS第一水準、JIS第二水準 16×16ドットフォント
　【キーボード】
　　・24キー・非稼動理由入力キー 8キー
　【標準インターフェイス】
　　・バーコードI/F
　　・RS-232C×2ポート
　　・外部入力（16点）
　　・接点入力（2点）
　　・リレー接点出力（4点）
　　・回転灯出力 1点

【オプション】
　・外部入出力ボード（入力8点出力8点）
　・BCD入力ボード（BCD4桁入力）
　・BCD出力ボード（BCD4桁出力）
　・回転灯
　※写真は回転灯オプション装備時のものです。

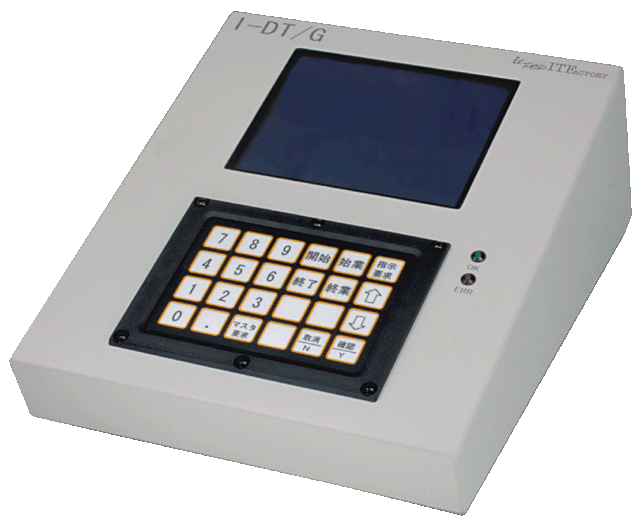

Ｄ端末 I-DT/G
データ収集、入力端末

　現場作業情報の入力端末
　バーコードリーダー、追加インターフェイスオプションが接続可能
　【表示】
　　・液晶表示ドット数320×240 LEDバックライト付き
　　・漢字ROM：JIS第一水準、JIS第二水準 16×16ドットフォント
　【キーボード】
　　・24キー
　【標準インターフェイス】
　　・バーコードI/F
　　・RS-232C×2ポート

【オプション】
　・外部入力（16点）
　・外部入出力ボード（入力8点出力8点）
　・BCD入力ボード（BCD4桁入力）
　・BCD出力ボード（BCD4桁出力）

MMXネットワーク機器

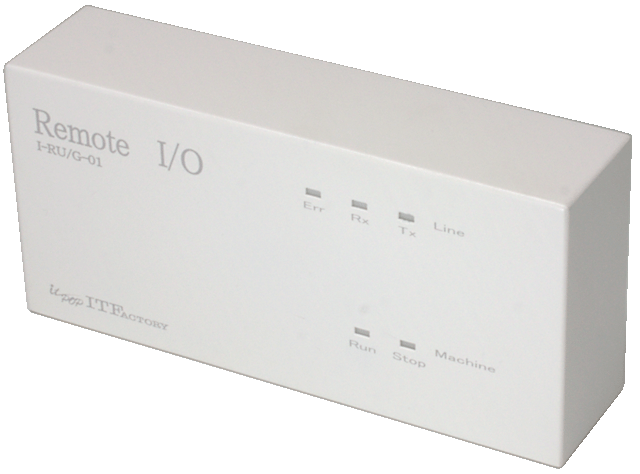

リモートI/Oユニット I-RUH
最大100mまでの散在するデータをケーブル1本で電源も信号も供給して延長し、データ収集
MMXマスター内臓C端末などと組み合わせて、データ収集ネットワークを容易に構築

【入力部】
　・外部入力　8点
　・オープンコレクタ出力　4点
【ネットワーク部】
　・C端末にMMH接続機能を持つオプション付加で接続
　・最大延長距離100m、POE機能付きHubで延長可能
　・Ethernet 100baseT POE準拠で、電源と信号を送受
　・RJ-45コネクタでLAN用カテゴリ5のケーブル使用
【電源】
　・ネットワークバス給電　POE　48V　
【外形寸法】
　・W210×H100×D50mm（突起含まず）
　・壁用取り付け足付き

【各種オプション】
　高速接点入力　　・24V接点もしくはオープンコレクタ入力
　　　　　　　　　・単相もしくは2相カウンタとして使用可
　　　　　　　　　・最大カウント速度　100パルス/秒
　増設出力　　　　・リレー出力、オープンコレクタ出力（出荷時指定要）
　　　　　　　　　・点数4点
　拡張接点入力　　・標準接点入力8点のうち、5点を使用して10点の拡張入力
　　　　　　　　　・通常の接点入力3点と拡張入力10点になります
　　　　　　　　　・拡張入力10点は、同時入力無効になります
　シリアルポート　・RS-232Cインターフェース9ピンDTE仕様
　　　　　　　　　・通信速度　300～9600BPS
　　　　　　　　　・通信プロトコルは、ご注文に応じて作成いたします
　　　　　　　　　・アナログ入力オプションと同時選択はできません
　アナログ入力　　・絶縁型アナログ入力
　　　　　　　　　・0-1V、0-5V、0-10V、4-20mAなど工場オプションです
　　　　　　　　　・シリアルポートオプションと同時選択はできません
　 ※オプションは、すべて工場オプションです。
　出荷後の現地組み込みはできません。

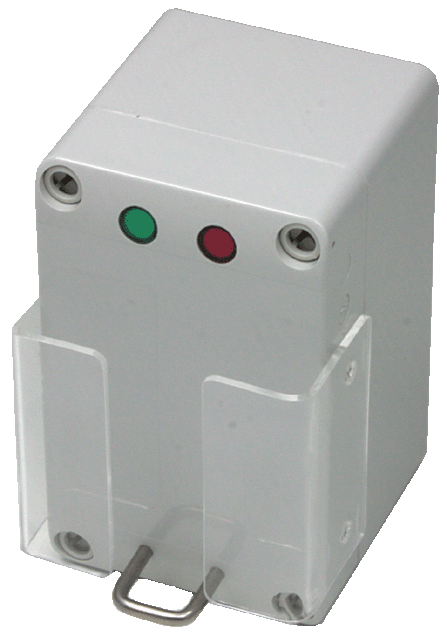

システムスイッチユニット I-SU/G
RFIDカードによる着手・完了・入退出管理に対応したRFIDリーダー

【読み取りカード】
　・13.56MHz RF-IDカード
　・データメモリ：128Byte（ユーザーメモリ100Byte）
【インターフェイス】
　・MMXネットワーク
【電源】
　・MMXネットワークより供給 24V200mA以下

【外形寸法】
　・W75×H125×D97mm 突起含まず
　・重量 1Kg
　・IP65相当
【表示】
　・2点（緑LED、赤LED）
　・カード有無表示、エラー表示

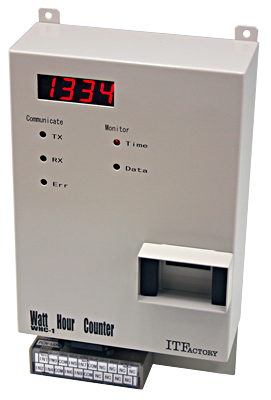

積算カウンター WHC-1
積算電力をはじめ、各種カウントに使用できる積算カウンター

【表示部】
　・7セグメントLED　4桁
　　時刻表示、接点入力1～8のカウント値を繰り返し表示
　・通信LED、日付、データ表示LED
【インターフェイス】
　・接点入力カウント入力　8点
　・カウント周波数　10Hz（最大）
　・MMXネットワーク
　・IrDAインターフェース（9600bps固定）

【日付・時刻】
　・バックアップされたカレンダー時計内蔵
　・バックアップ時間は、10日間
【記録保持】
　・データは30分毎に不揮発メモリに書き込み
　・データは、約1ヶ月分保持し、リング形式保存
　・読み出しは、1ヶ月の範囲で任意に読み取ることが可能
【電源】
　・電源電圧　AC100V/AC200V
　・消費電力　15VA
【外形寸法】
　・W150×H270×D60mm（突起含まず）

各種機器、オプション

タッチパネルユニット I-GU/G
タッチパネル入力に対応した表示端末装置

【表示】
　・5.7インチ白黒液晶
　・320ドット×240ドット
　・最大文字数 40桁×30行（ANK）20桁×15行（漢字）
　・タッチパネル分解能 10×6
【インターフェイス】
　・RS232C

【電源】
　・24V 0.6A以下
【外形寸法】
　・W210×H140×D60mm 突起含まず
　・重量 2.5Kg
