電子機器・OEM受託 開発・製造

FA機器・制御機器・アミューズメント機器などに使用される 各種電子基板の設計・製造・保守を行っています。
開発から製造までＯＥＭ供給が可能です。

制御、計測の独自装置の開発

ＦＡ、制御、計測など、アナログからデジタル、マイコン応用まで、幅広く対応できます。
企画から設計、開発、製造まで、幅広くお手伝いできます。

既存製品の置き換え・リニューアル

使用部品が製造中止になって製造できない。
機能追加したいが、設計資料が無い。
コンピュータ制御を取り入れたいが、どうしたらいいか。
現在の基板の調査から、再設計・製造までお手伝いいたします。

保守基板などの再設計

使っている基板が、製造中止になったので、同一サイズ、同一機能の保守基板を作りたいなど、
現在の基板の調査から、再設計、製造までお手伝いいたします。
既存基板の同一サイズ・同一機能での再設計・製造に対応します。

アナログ回路から、デジタル回路、CPU搭載、ソフト開発まで、一貫して対応可能です。

実施例

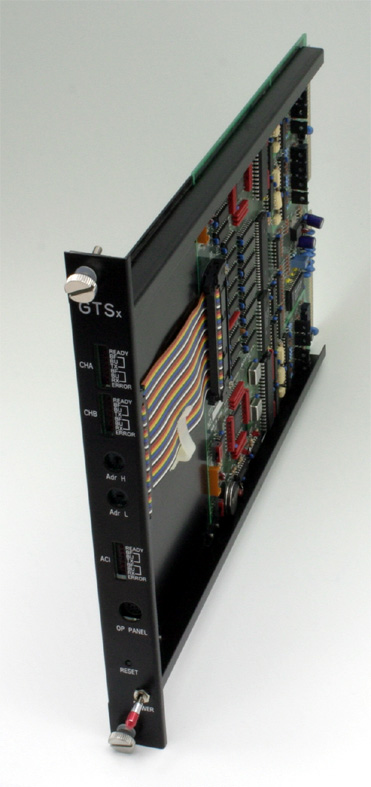

通信基板（GTS）
構内車両追跡・管制システム用センサー受信・上位転送基板

【パネル】
　・ステータス表示用ＬＥＤ
　・パワースイッチ（ホットスワップ用）
【センサーインターフェース】
　・RS232C
【上位通信】
　・HDLC 48Kbps 2系統
　・二重化された回線への独立したデータ通信
【実装形態】
　・ラックマウント
※本製品はＯＥＭ品です。

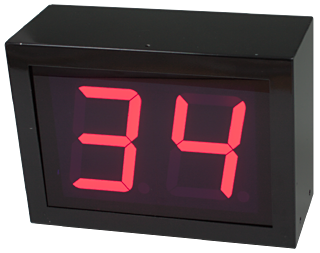

残量カウンター（CNT / LED）
アミューズメント用ゲーム残数カウンター

【表示】
　・120ｍｍ高さ、赤色7セグメントＬＥＤ
　・最大99からのダウンカウント
【外部インターフェース】
　・カウント入力
　・コイン投入（ゲーム可能）入力
　・カウント完了出力
※本製品はＯＥＭ品です。

ベルトコンベア計量装置
輸送量計測システム

【表示】
　・瞬間輸送量
　・総輸送量
　・赤色7セグメントLED
　・ステータス表示LED
【外部インターフェース】
　・ロードセル入力
　・ロータリーエンコーダ入力
　・単位カウント完了出力
※本製品はＯＥＭ品です。

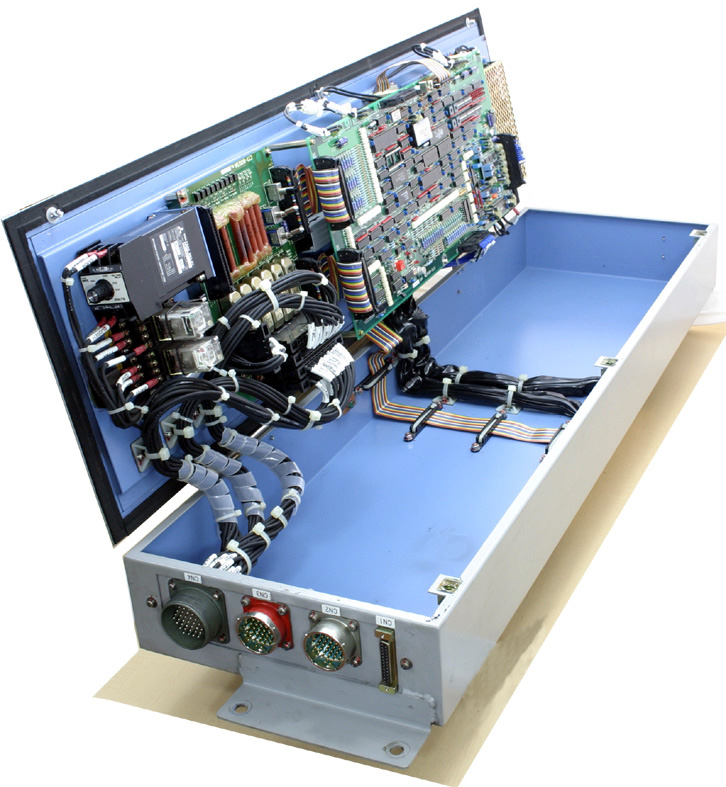

車両用空調制御装置
車両用冷暖房制御システム

【センサーインターフェース】
　・温度センサー入力 ８点
　・湿度センサー入力 ２点
　・輻射センサー入力 ２点
　・その他センサー入力
【制御インターフェース】
　・温度設定表示パネルインターフェース
　・冷房、暖房、送風 引き通し線入力
　・状態表示出力
　・インバータ装置インターフェース（光ケーブル）
※本製品はＯＥＭ品です。

赤外線リモコン変換ユニット（RIM）
接点入力やRS-232Cシリアルインターフェイス信号を、赤外線リモコンで送信
赤外線リモコンで動かせるものであれば、対応可能です。

【シリアル通信部】
　・通信仕様：RS-232C準拠 D-sub9pinオス（DTE仕様3線式）
　・通信速度：9600bps
【接点入力】
　・24V無加圧接点入力
【赤外線部】
　・各種リモコンコードに対応可能
※本製品は、出力コードやタイミングは個別開発にて対応いたします。
　詳しくはお問合せ下さい。
